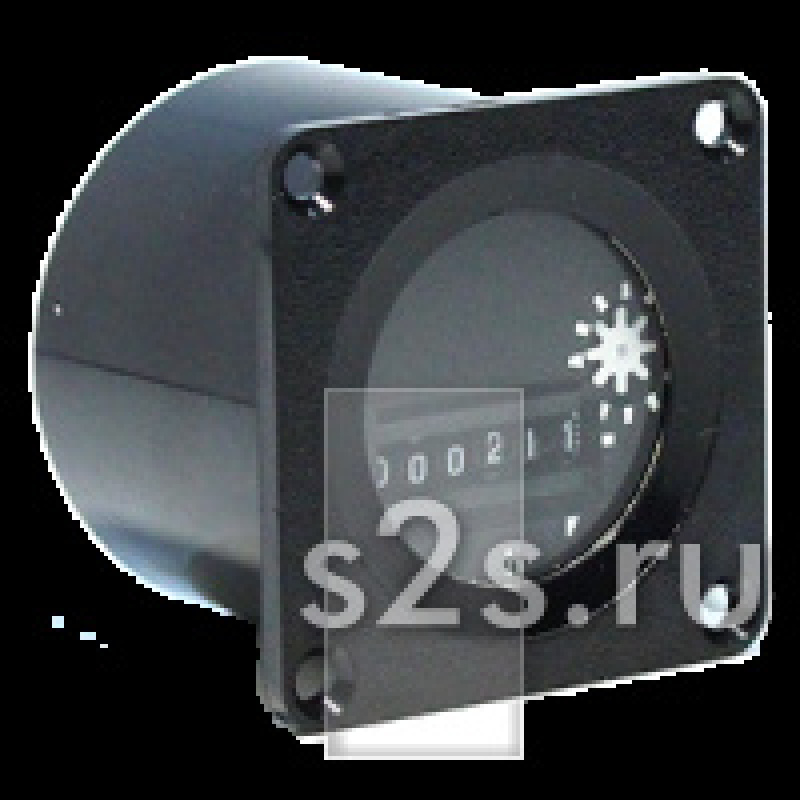

СВН-2-02 Счетчик времени наработки предназначен для автоматического учета времени наработки двигателя или любого другого оборудования (агрегатов, машин) при соответствии условий эксплуатации требованиям ТУ 25-1865.081087 .
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами. При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.
. Комплект поставки: - счетчик - 1 шт. .
- винт В.М4-6g?25-22.58.046 или - винт В2.М4-6g?25-22.58.046 ГОСТ 17474 – 4 шт.;.
- гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;.
- шайба4.65 Г.019 ГОСТ 6402-70 – 4 шт.;.
- штекер наружный тип 4 №45 7373 8006;.
- ОСТ 37.003.032-88 – 2 шт.;.
- паспорт – 1 экз.;.
- коробка – 1 шт.
Счетчик состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами. При включении питания электронный блок формирует разнополярные электрические импульсы длительностью 31мс, амплитудой не менее 4В, периодом следования импульсов одноименной полярности 2 с. Указанные импульсы подаются на шаговый двигатель, ротор которого поворачивается в такт каждому импульсу. Это вращение через редуктор передается на первый барабанчик, который за час делает один оборот. Затем через триб перевода на второй барабанчик, третий, четвертый и т.д. Цифра на втором барабанчике означает количество целых часов, на третьем - десятки часов, на четвертом - сотни часов и т.д.
. Комплект поставки: - счетчик - 1 шт. .
- винт В.М4-6g?25-22.58.046 или - винт В2.М4-6g?25-22.58.046 ГОСТ 17474 – 4 шт.;.
- гайка М4.6H.6.046 ГОСТ 5927-70 – 4 шт.;.
- шайба4.65 Г.019 ГОСТ 6402-70 – 4 шт.;.
- штекер наружный тип 4 №45 7373 8006;.
- ОСТ 37.003.032-88 – 2 шт.;.
- паспорт – 1 экз.;.
- коробка – 1 шт.
